MQ延时消息的设计思路

我们在日常网购，下单未支付的时候通常都会有15-30分钟左右的有效期，如果超时不支付，系统会自动取消这笔订单。

那么问题来了：这个到期自动取消的动作是怎样触发的呢？

朴素想法 - DB 轮询

下单时，把该笔订单的超时时间戳+下单未支付状态记下来
起个后台任务轮询这些订单，判断时间是否到达超时

这种实现简单但并不优雅：可能很多都是空轮询，数据量大时对DB 也不友好。

那有没有更好的方案处理这一类延时任务的方案呢？

Redis zset 轮询

如上轮询DB 的方式，如果这类场景需求比较多，数据量又大的话对DB 并不友好。但有更适合支撑高并发读的组件如Redis。

Redis 在 zset 数据结构上，可以针对到期时间获取数据，而不像数据库这种针对整张表的遍历获取。

DB 数据同步一份到 Redis，使用ZSet 数据结构，score 使用到期的时间戳，按时间从小到大排。

> zadd key expireTimestamp value

定时轮询 Redis 集合，根据当前时间获取到期数据，支持分页

> ZRANGEBYSCORE key minScore maxScore limit offset count

如果取出来，业务处理成功后可删除；如果暂不删除，则要控制好每次轮询的score(时间)参数。

MQ 延时消息

如上无论是通过轮询DB 还是轮询Redis，都是业务侵入式的去做这个消息是否到期的逻辑判断。

其实，延时消息这类我们可以选择使用消息中间件如Rocket MQ（Kafka 社区版不支持），当消息到期时会通知业务，这样业务侧不再需要做轮询处理了。

当然实际上，也是一个轮询，只是说轮询的动作从业务侧转移到了中间件，但有了中间件自然就可以让业务侧解放出来。

延时消息设计思路

如上说，Kafka 不支持延时消息，那假设我们要基于Kafka 改造使其支持呢？思考一下 ^_^

当前背景

Kafka 当前实现：生产者把消息写入Broker日志，消费者会立即（暂且可以这样理解）拉取到。

思路1

一个比较直接的想法，针对延时消息，在生产者和Broker之间再加一层服务（Delay Server），拦截一道。

先改造业务侧生产者（或者在生产者后边加一层代理服务），针对延时消息，组装好数据后，发送给Delay Server，而不再发给Kafka Broker
```
 消息要带上 原topic、过期时间
```
Delay Server 把消息先存起来。意味着需要一个存储组件（就如 Redis）
一个轮询服务，找出到期的消息
Delay Server 集成上生产者客户端，把这些到期的消息再发给目标topic，等消费者消费即可

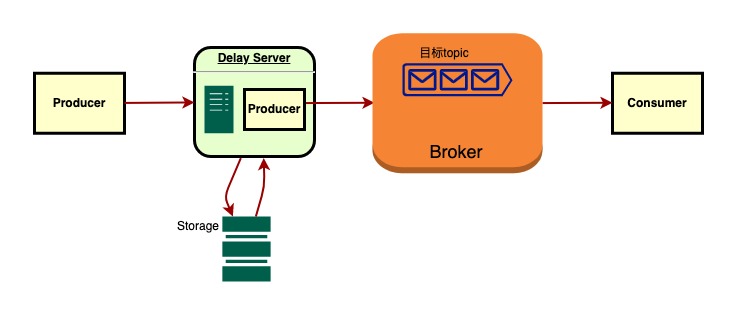

思路1 图示

思路2

注意到思路1中，延时消息是直接从业务侧的生产端发到了Delay Server，这就要求Delay Server至少有高并发的写入能力（因为替代了MQ写）。

那怎么更好解决这个问题呢？其实就是仍然先把消息写到Broker日志中，如先存到一个特别的topic。再让Delay Server做消费、存储、发送给原topic。

先改造业务侧生产者，针对延时消息，把消息发到一个特别的topic
```
 消息仍要带上 原topic、过期时间
```
Delay Server 集成消费者，拉取这个topic数据，把消息存储到存储组件
一个轮询服务，找出到期的消息
Delay Server 集成上生产者，把这些到期的消息再发给目标topic，等消费者消费即可

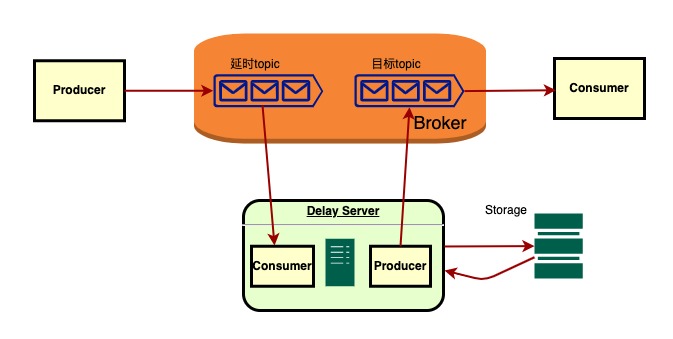

思路2 图示

DDMQ 实现方式

DDMQ （滴滴基于Rocket MQ）就是采用了思路2的设计方式，我们看下架构图：

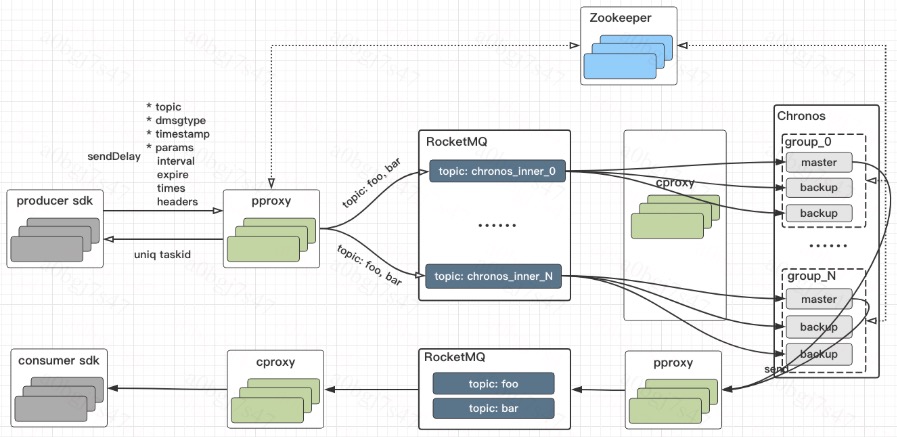

DDMQ 架构图

步骤

DDMQ 的生产 SDK 将延迟消息生产到 PProxy 中
PProxy 会将延迟消息写入到提前配置好的 inner topic 中。
Chronos（delay server）消费 inner topic 的消息并存储到内置的 RocksDB 存储引擎中。
Chronos 内置的时间轮服务会将到期的消息再次发送给 DDMQ （原topic）供业务方消费。

RocketMQ 实现方式

RocketMQ 自身支持延时消息投递，延时服务原生在Broker。

RocketMQ 不支持秒级精度，默认支持18个level的延迟消息。Broker在启动时，内部会创建一个内部主题：SCHEDULE_TOPIC_XXXX，根据延迟level的个数，创建对应数量的队列，也就是说18个level对应了18个队列（每个Broker节点都有18个队列）。

这个内部主题 SCHEDULE_TOPIC_XXXX 就是思路2中先暂存的针对延时消息的特别的topic。

步骤

生产者发延时消息
broker内部针对延时消息，修改生产者中消息topic名称和队列信息，转发消息到延迟主题 SCHEDULE_TOPIC_XXXX 的CosumeQueue中
延迟服务消费SCHEDULE_TOPIC_XXXX消息，将信息重新存储到CommitLog中
将到期消息投递到目标topic中，消费者可见

整体步骤其实和思路2类似。

延时数据结构

DelayQueue

Java 自身提供，内部持有PriorityQueue，自然底层是基于二叉堆排序。因此写入时间复杂度比较高O(logN)
TimeWheel (时间轮)

时间轮算法，底层循环链表支撑每个到期任务，写入复杂度低。常见于延时任务中的数据结构如Netty、Kafka、Quartz等组件中使用，后边单独再介绍。

DelayQueue 用法

Java自身提供了延时队列的数据结构 DelayQueue，内部元素要实现Delayed （剩余时间）和 Comparable （DelayQueue 内部持有 PriorityQueue，排序用）接口。

public class DelayTest {

    public static void main(String[] args) {
        Queue<Entry> queue = new DelayQueue<>();

        Entry entry = new Entry("甲", System.currentTimeMillis() + 5000);
        Entry entry1 = new Entry("乙", System.currentTimeMillis() + 2000);
        Entry entry2 = new Entry("丙", System.currentTimeMillis() + 3000);
        Entry entry3 = new Entry("丁", System.currentTimeMillis() + 5000);

        new Thread(() -> {
            queue.offer(entry);
            queue.offer(entry1);
            queue.offer(entry2);
            queue.offer(entry3);
        }).start();

        new Thread(() -> {
            while (true) {
                // getDelay到期才能poll出来，否则返回null
                Entry poll = queue.poll();
                if (poll != null) {
                    System.out.println(poll.name);
                } else {
                    try {
                        System.out.println("into sleep");
                        TimeUnit.MILLISECONDS.sleep(100);
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                }
            }
        }).start();
    }

    static class Entry implements Delayed {
        private String name;

        /**
         * 执行时间
         */
        private Long timestamp;

        public Entry(String name, Long timestamp) {
            this.name = name;
            this.timestamp = timestamp;
        }

        /**
         * getDelay到期(小于等于0)才能poll出来
         * @param unit
         * @return
         */
        @Override
        public long getDelay(TimeUnit unit) {
            return unit.convert(timestamp - System.currentTimeMillis(), TimeUnit.MILLISECONDS);
        }

        /**
         * 优先级队列排序
         * @param o
         * @return
         */
        @Override
        public int compareTo(Delayed o) {
            return Long.compare(getDelay(TimeUnit.MILLISECONDS), o.getDelay(TimeUnit.MILLISECONDS));
        }
    }
}
