Java GC垃圾收集

概述

GC的三个问题：

  • 哪些内存需要回收
  • 什么时候回收
  • 如何回收

Java 是自动垃圾回收的语言，所回收的内存区域指堆和方法区，主要面向占用大部分内存的堆区。类如线程栈这种，执行过程中随着栈帧的入栈和出栈，自然不必进行垃圾回收了。

对象是否存活？

两种方法：

  1. 引用计数法
  2. 可达性分析法

引用计数法

  • 思路

    对象中添加一个计数器，有一个地方引用它时就+1，引用失效时就-1

  • 优缺点

    原理简单、判定效率高；单纯的引用计数，不好解决对象相互循环引用，需要额外工作处理

  • 例子

    微软的COOM技术、python语言等采用这种判断方式

可达性分析

  • 思路

    通过一系列称为 “GC Roots” 的根对象作为起始点集，从这些节点开始根据引用关系向下搜索，搜索过程中走过的路径称为引用链，如果某个对象到GC Roots间没有任何引用链相连，就说明这个对象不可达，不再被使用了。

  • Java中的GC Roots对象

    • 虚拟机栈 中引用的对象，如方法参数、局部变量、临时变量等
    • 本地方法栈 中引用的对象
    • 方法区 中类静态属性引用的对象、常量引用的对象
    • 虚拟机内部的引用 如基本类型对应的Class对象，常驻异常等
    • 被同步锁（synchronized）持有的对象
    • 虚拟机内部的JMXBean等注册的回调、本地代码缓存等

引用强度

按照引用强度从强到弱：强软弱虚

  1. 强引用

    普遍存在的new 都是强引用

  2. 软引用

    发生内存溢出异常前，会把这些对象纳入回收范围 进行第二次回收，如果内存还是不够则会抛出溢出异常。

  3. 弱引用

    不论内存是否够用，只要GC的时候就会把这些对象纳入回收范围，注意对象只有被弱引用引用着才会被回收。

  4. 虚引用

    唯一目的是，在这个对象被回收的时候能得收到系统通知

finalize()

真正死亡要经历两次标记过程

  1. 可达性分析，链路上没有这个对象的引用 找到垃圾
  2. 判断它是否要执行finalize() 方法，如果没覆盖这个方法，或者执行过一次了，则不需要执行，可以回收

表示finalize() 方法可以让这个对象逃离死亡，可以重新将对象与引用链上的对象挂上

回收方法区

比如堆中新生代的回收可能一次回收能回收70-99% 的空间，反观方法区的回收性价比比较低，它的回收判定条件也比较苛刻。

方法区回收对象主要是两部分：废弃的常量 和 不再使用的类型

判定一个类型不再使用：

  1. 该类对应的所有实例都已经被回收
  2. 加载该类的类加载器已经被回收
  3. 该类对应的Class对象没有地方被引用

大量使用反射、动态代理、CGLib等字节码框架，动态生成类，频繁自定义类加载器的场景中，需要Java虚拟机具备类卸载的能力。

虚拟机参数

一个值得一提的虚拟机参数，查看某个类是否进行了类加载 可以使用 -XX:+TraceClassLoading

垃圾收集算法

分代收集理论

  1. 弱分代假说：绝大部分对象都是朝生夕死（如新生代的设计）
  2. 强分代假说：熬过越多次垃圾收集过程的对象就越难消亡（如老年代的设计）
  3. 跨代引用假说：跨代引用相对于同代引用是占极少数

概念

  1. 部分收集

    • 新生代收集 （Minor GC/ Young GC）
    • 老年代收集 （Major GC/ Old GC）
    • 混合收集 （Mixed GC） 整个新生代和部分老年代，如G1

  2. 整堆收集 （Full GC） 收集整个Java 堆和方法区

标记-清除

算法简单直接，分为标记和清除两个阶段，可以有两种方式：

  1. 标记所有需要回收的对象，标记完成后，统一回收掉所有被标记的对象
  2. 标记存活的对象，统一回收所有未被标记的对象

缺点

  1. 执行效率不稳定：随着对象数量的增加，标记和清除效率降低
  2. 内存碎片问题：可能造成分配较大对象而内存不够，导致提前触发GC

标记-复制

解决标记-清除算法面对大量可回收对象执行效率低的问题。将可用内存按容量分为大小相等的两块，每次只用一块，当这块内存将用完，再将存活的对象拷贝到另一块，再把这块清除了。

一个问题：如果存活的多？死亡的多？

  • 存活的多 需要拷贝的就多，开销大
  • 死亡的多 合适

缺点

  1. 可用内存缩小一半，空间浪费

Java 年轻代垃圾适合用标记-复制。如一种实现方式：新生代分为一块较大的 Eden空间，和两块较小的 Survivor空间（8:1:1）。每次分配内存只占用 Eden和其中一块的 Survivor。垃圾收集时，将 Eden和 Survivor中仍然存活的拷贝到另一块 Survivor，然后清理掉 Eden和该 Survivor。如果这块 Survivor容纳不下，则会借助老年代内存区域。

标记-整理

如上标记-复制中，当存活对象多，复制开销大，效率降低；并且还会浪费一部分空间（或者有预留担保空间）。因此老年代不会采用复制算法。

根据老年代的特征，采用标记-整理算法，标记过程和标记-清除一样，但不直接清除，而是把存活对象都向内存空间一端移动，然后再清理边界以外的内存。

标记-清除是非移动式的，标记-整理是移动式的。显然是否移动也是优缺点共存：

  1. 移动：当存活对象很多时，移动对象改变引用自然降低效率 且要暂停用户线程 STW
  2. 不移动：造成内存碎片问题

移动，内存回收复杂；不移动，内存分配复杂。

如关注吞吐量的回收器 Parallel Old 采用标记-整理，关注低延迟的 CMS 采用标记-清除。

HotSpot 算法实现细节

这里涉及到的概念比较多

根节点枚举 - OopMap

根节点如上介绍的 GC Roots，虽然目标明确但查找起来并不容易。又因为枚举根节点要暂停用户线程STW，因此这个动作必须要快。

并不需要一个不漏的检查完所有执行上下文（线程栈）和全局（静态对象等）的引用位置，应用有办法直接得到哪些地方存放着对象引用。HotSpot解决方案中，使用一组称为 OopMap 的数据结构来达到这个目的。

一旦类加载动作完成的时候，HotSpot 就会把对象内什么偏移量上是什么类型的数据计算出来，JIT中也会在特定位置记录下栈里和寄存器里哪些位置是引用，这样收集器在扫描时就可以直接得知这些信息了。

安全点

可能导致引用关系变化，或者说导致OopMap 内容变化的指令很多，不可能为每一条指令都生成对应的 OopMap。其实也确实不是这样，只是在特定的位置记录了这些信息，这些位置就是安全点。

因此垃圾收集的时候也不能在指令流的任意位置，需要强制到达安全点位置才行，所以安全点的位置不能太少，也不能太频繁。选择的标准就是是否具有让程序长时间执行的特征。例如 方法跳转、循环、抛出异常跳转等位置。

抢先式中断

系统要GC 时让业务线程中断，没到安全点的线程再执行直到安全点再中断。现在几乎没有这么做的

主动式中断

系统要GC 时，设置一个全局标志。业务线程执行时不停轮询这个标志（轮询位置和安全点位置重合），当发现标志时，到安全点主动中断挂起线程。

要求轮询代码的执行必须高效，就是一条汇编指令。

安全区域

典型如业务线程处于Sleep或者Blocked状态，不能主动执行中断，那么就引入安全区域。指 能够确保在某一段代码片段中，引用关系不会发生变化。因此这个区域可以让GC 放心执行。

记忆集与卡表

如上存在跨代引用的问题，垃圾收集器在新生代建立了名为记忆集（Remembered Set）的数据结构，用来避免把整个老年代都加入GC Roots 扫描。

记忆集：用于记录从非收集区域指向收集区域的指针集合的抽象数据结构。

记忆集实现的时候，对指针集合的精度有个选择：

  • 字长精度
  • 对象精度
  • 卡精度（内存区域精度）

卡表（Card Table）的方式是最常用的记忆集的实现形式。卡表最简单的形式是一个字节数组，如：

 CARD_TABLE [address >> 9] = 0;

地址向右移9位（除以 512），那么就表示卡表 以 512byte 为一个页。将老年代内存分成一个一个的512byte的内存区域。默认是0 表示这块内存区域没有跨代引用，如果是1表示存在跨代。

写屏障

如何维护卡表（存在跨代引用时，需要变脏）？ 用写屏障技术（不同于并发中的写屏障指令）。

应用写屏障后，虚拟机会为每个赋值动作生成相应指令，这也会出现 无论是不是老年代引用了新生代都会执行更新卡表。这里也可以先判断一下是否标记过脏，再执行更新脏。

伪共享

缓存行（Cache Line）导致的性能问题。

三色标记法 （Tri-color Marking）

把遍历对象图过程中遇到的对象，按照『是否访问过』这个条件标记为三个颜色之一：

  • 白色

    初始颜色，表示对象尚未被垃圾收集器访问过。如果分析结束仍然是白色的，表示该对象不可达了。

  • 灰色

    表示对象已经被垃圾收集器访问过，但这个对象上至少存在一个引用还没有被扫描过。

  • 黑色

    表示对象已经被垃圾收集器访问过，并且这个对象的所有引用都已经扫描过。表示存活的对象，如果有对象引用指向了这个黑色的，那表示后边就不用再扫描一遍了。黑色对象不可能直接（不经过灰色对象）指向某个白色对象（得先变灰再变黑的）。

存在的问题

如果扫描时和业务线程并发执行，即收集器在对象图上标记颜色，同时用户线程在修改引用关系。那会出现两种情况：

  1. 原本消亡的对象错误标记为存活

    这个case很好理解，如引用链上，某个对象已经标记完黑色，后业务线程把这个黑色的引用弃用了。这个还好，不至于致命，这些浮动垃圾可以下次GC 时清除掉。

  2. 原本存活的对象错误标记为垃圾

    这个就致命了，如何发生的这种情况，我们看一张图很好理解：

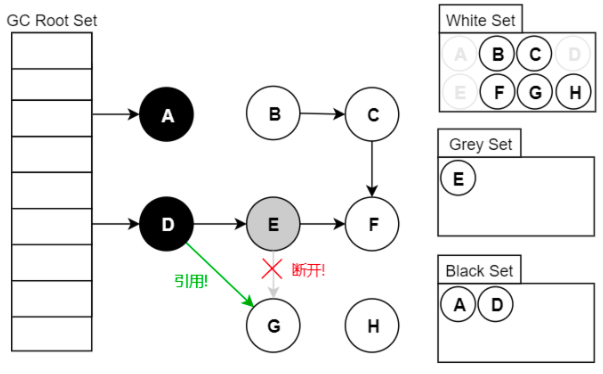

    如图举例：D 是黑色的，E 是灰色的，同时业务线程执行时，E 断开了指向 G，D 又引用了 G。 因为 D 已经标记了是黑色，E 也认为所引用的对象都扫描完了。所以 G 就当做了是白色的。这个时候 GC 时就会把 G 错杀掉。

    • 导致 case 的两个条件

    1. 新增了 一条或多条 黑色到白色 对象的新引用 （D -> G）

    2. 删除了 灰色 对象 到该白色对象 的直接 引用或间接引用 （E -> G）

    当这两种情况都满足的时候就会出现这种问题了。为了解决这个问题，引入了 增量更新 (Incremental Update)和 原始快照 (SATB)的方案：

    1. 增量更新破坏了第一个条件：增加黑色到白色的新引用时，记录该引用信息，在后续 STW 扫描中重新扫描这些黑色为根的引用，这下引用链上就能知道这个白色变成黑色。(CMS 的使用方案)

    2. 原始快照破坏了第二个条件：删除引用时记录下来这个引用关系（快照），在后续 STW 扫描时将这些记录过的灰色对象为根再扫描一次，这个白色的也会被标记黑色非垃圾了。(G1 的使用方案)

经典垃圾收集器

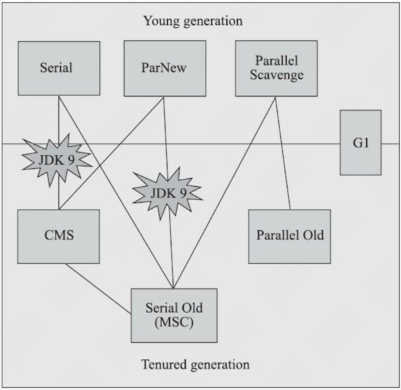

HotSpot 虚拟机的垃圾收集器：

Serial/Serial Old 收集器

特点

单线程收集器，Java客户端模式下的默认新生代收集器，适用于内存资源受限的环境。

垃圾收集算法

新生代采用复制算法，老年代搭配 Serial Old 采用标记-整理算法。

新老搭配图示

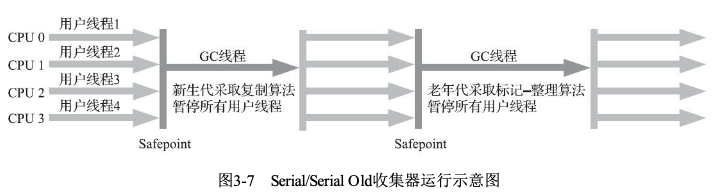

Serial/Serial Old 收集器运行示意图：

ParNew 收集器

特点

ParNew 收集器实质是 Serial 收集器的多线程并行版本，其他类似。值得一提的是，ParNew 是目前仅有能搭配 CMS使用的年轻代收集器了。JDK 9 以后，取消了 Serial 和 CMS 的搭配。而且尴尬的是，JDK9 以后也不建议使用 ParNew + CMS 的搭配了。

垃圾收集算法

新生代采用复制算法，老年代搭配 Serial Old 采用标记-整理算法。

新老搭配图示

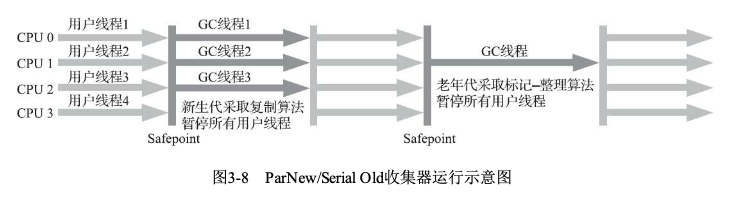

ParNew/Serial Old 收集器运行示意图：

Parallel Scavenge/Parallel Old 收集器

特点

Parallel Scavenge 同样是新生代垃圾收集器，同样是标记-复制算法，同样是多线程版本，看起来这和 ParNew 很类似。

Parallel Scavenge 的设计目标是，达到一个可控制的吞吐量（Throughput）。

吞吐量 = 用户代码执行时间 / (用户代码执行时间 + GC消耗时间)

高吞吐适合场景：后台运算，不需要太多用户交互的分析任务。

三个重要参数

  • -XX:MaxGCPauseMillis 控制最大垃圾收集停顿时间

    MaxGCPauseMillis 参数不能任意调小，会牺牲吞吐量和年轻代空间为代价

  • -XX:GCTimeRation 设置吞吐量大小

    默认99，即允许最大 1% (1/99+1) 的垃圾收集时间

  • -XX:+UseAdaptiveSizePolicy

    指定这个动态调整参数，就不再需要人工指定 Eden、SurvivorRation 等细节参数了。

    这个动态调整的能力，也是区别于 ParNew 的关键特征。

Parallel Scavenge/Parallel Old 搭配，是吞吐量优先的收集器组合。

垃圾收集算法

新生代采用复制算法，老年代搭配 Parallel Old 采用标记-整理算法。

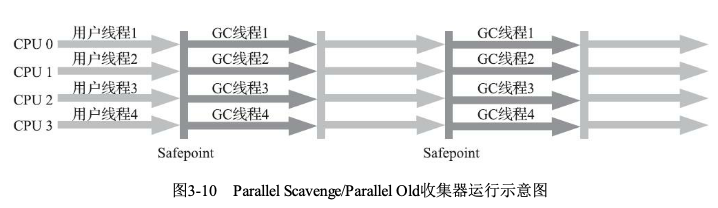

新老搭配图示

CMS 收集器

特点

CMS 收集器是一种以获取最短回收停顿时间为目标的收集器，适合关注响应速度，提升交互体验。

四个步骤

  1. 初始标记

    仅标记GC Roots直接关联到的对象。需要STW，速度很快。

  2. 并发标记

    遍历整个对象图进行标记。这个过程耗时长，但GC线程和用户线程可以并发执行。

  3. 重新标记

    修正并发标记期间，因用户线程继续运作而导致标记产生变动的对象的标记记录（如上介绍的增量更新机制）。需要STW，但速度很快。

  4. 并发清除

    清理如上的垃圾。因为标记-清除算法，不需要移动对象，可以和用户线程并发执行。

其他

CMS 搭配的年轻代收集器是 ParNew（Serial 不建议用），并发模式失败后 使用 Serial Old。CMS 无法与 新生代 Parallel Scavenge 收集器搭配，一个原因是代码框架不兼容，同样道理 CMS 也无法搭配老年代的 Parallel Old。另外 CMS 在 JDK9以后也逐渐被G1 取代了。

缺点

  1. CMS 收集器对处理器资源非常敏感

    默认回收线程数 = （cpu数 + 3）/4 ，当 cpu数少于4时，并发执行显然对用户线程的执行影响很大。

  2. CMS 收集器无法处理『浮动垃圾』，有可能出现『Concurrent Mode Failure』进而导致另一次 Full GC出现。

    并发标记时与用户线程并发执行，导致可能会出现浮动垃圾（如上三色标记里的问题描述过），只能下次GC时再清理。因为GC 时和用户线程并发执行，因此要预留一部分空间给新对象生成。但如果预留的空间不足，则会出现并发失败的情况，需要临时启用 Serial Old 收集器来重新进行老年代的收集。

    • 这里有个问题，为什么重新标记环节也没解决垃圾碎片呢？

      因为重新标记环节，不会再重头把所有黑色的GC Roots再都扫描一遍了，只会扫描增量更新的对象了。

  3. 垃圾碎片产生

    标记-清除算法的一个问题。如果空间不够，会提前触发Full GC。

    两个参数：

    • -XX:+UseCMSCompactAtFullCollection 用于Full GC时开启碎片的合并整理。
    • -XX:CMSFullGCsBeforeCompaction 经历几次不整理空间的Full GC后，下一次进入Full GC会碎片整理。

垃圾收集算法

新生代搭配 ParNew 采用复制算法，CMS 是标记-清除算法（目标是低延迟），并发失败时使用 Serial Old 采用标记-整理算法。

新老搭配图示

G1 收集器

特点

『停顿时间模型』的收集器，意思是能够支持指定在一个长度位 M 毫秒的时间片段内，消耗在垃圾收集上的时间大概率不超过 N 毫秒这样的目标。

G1 可以面向堆内存任何部分来组成回收集（Collection Set，简称CSet）进行回收，衡量标准不再是属于哪个分代，而是哪块内存中存放的垃圾数量最多，回收收益最大，这就是 G1 收集器的 Mixed GC 模式。

基于 Region 的堆内存布局，把连续的Java堆划分为多个大小相等的独立区域，每一个 Region 都可以根据需要，扮演新生代的 Eden 空间、Survivor 空间，或者老年代空间。

Region 中还有一类特殊的 Humongous 区域，专门用来存储大对象。超过一个Region 容量一半的对象即可判定为大对象。超大对象会存放在 N 个连续的 Humongous Region，G1 大部分会把 Humongous Region 视为老年代一部分看待。

每个Region 大小可以通过参数 -XX:G1HeapRegionSize 设定，范围为 1-32MB，如4M。

思路

G1 收集器去跟踪各个Region 里垃圾堆积的『价值』大小，价值即回收所获得的空间大小以及回收所需时间的经验值，然后在后台维护一个优先级列表，每次根据用户设定的最大允许停顿时间（-XX:MaxGCPauseMillis，默认200ms），优先处理回收价值最大的 Region。

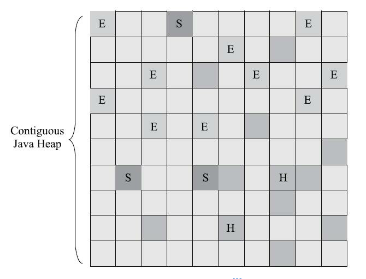

G1 收集器 Region 分区示意图

G1 要妥善解决的问题

  1. Region 间跨代引用问题

相比新老分代回收模式不同，新老只需要维护一个跨代数据结构即可，Region 模式需要为每个 Region 都维护一个跨代引用数据结构，并且是双向的卡表（我的 Region 指向谁，谁的 Region 指向我）。内存负担更大。

  1. 并发标记中错误标记、新对象内存分配问题
  • SATB（原始快照）方式解决并发标记中的误标记问题。
  • 每个Region 维护两个指针，划分出来专门给新对象分配内存。默认这个指针之上是隐式标记存活的，不纳入回收范围。
  • 回收速度赶不上分配速度，引发Full GC
  1. 怎么建立可靠的停顿预测模型

怎么满足用户设置的 -XX:MaxGCPauseMillis ？G1 模型是以衰减均值为理论基础实现的，G1 收集器会记录每个 Region 的回收耗时、脏卡数量等各个可测量的步骤花费的成本，并分析得出平均值、标准差、置信度等统计信息。（衰减均值比平均值更可靠，接近新的状态 类似滑动窗口）。然后根据这些信息，判断哪些 Region 组成回收集收益最高。

四个步骤

  1. 初始标记

    仅标记GC Roots直接关联到的对象，并且修改 TAMS（Top at Mark Start）指针的值，让下一阶段用户线程并发运行时，能正确的在可用 Region 中分配新对象。需要STW，速度很快。

  2. 并发标记

    遍历整个对象图进行标记。这个过程耗时长，但GC线程和用户线程可以并发执行。对象图扫描完成后，还要重新处理 SATB（原始快照）记录下的在并发时有引用变动的对象。

  3. 最终标记

    用户线程短暂暂停 STW，用于处理并发阶段结束后仍遗留下来的最后那少量的 SATB 记录。

  4. 筛选回收

    负责更新 Region 的统计数据，对各个 Region 的回收价值和成本进行排序，决定选择哪些 Region进行回收。

    存活的对象复制到空的Region，然后清理整个旧的 Region的空间。涉及移动对象，需要 STW 暂停用户线程。

  • STW

    从 G1 四个步骤看，只有并发标记是和用户线程并发执行，其他阶段均需要 STW。看出来 G1 也并非纯粹追求低延迟，也会考虑吞吐（毕竟暂停用户线程，能提升垃圾收集的效率，保证吞吐量）。

  • 设置期望暂停时间

    期望值要符合实际，默认200ms，不能任意调小。譬如设置20ms，很可能出现的结果是由于停顿目标时间太短，导致每次选出来的回收集只占很小的一部分，这样收集的速度赶不上分配的速度，导致垃圾慢慢堆积。应用运行时间长了，最终引发Full GC，反而降低性能。

垃圾收集算法

G1 从整体来看是 标记-整理的收集器，从局部（两个 Region之间）上看又是基于 标记-复制算法的。

没有内存碎片，利于长时间运行。

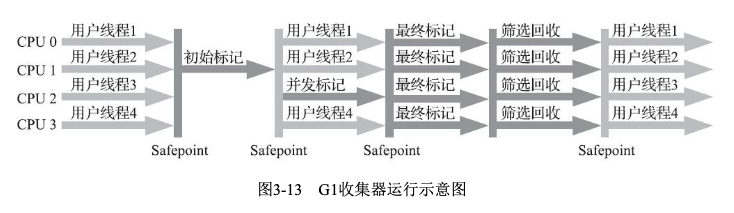

G1 收集示意图

G1 和 CMS 对比

G1 现在基本取代了 CMS，目前Java8 的服务器上很多在跑了 G1，9以后更是不建议用 CMS 了。比较下两者：

  • 创新式基于 Region 回收，实践下来证明更优势。
  • 标记-整理，没有内存碎片，利于长时间运行的服务器；CMS 标记-清除 内存碎片问题。
  • 维护卡表的内存消耗更大；CMS 内存占用更少。
  • 负载上 G1 更高，如 原始快照上 需要写前写后都跟踪引用变化，异步处理等更复杂消耗。

ZGC

JDK11 新加入的实验性质的垃圾收集器，表现更卓越，未来大有可为。

特点

目标

尽可能对吞吐量影响不大的前提下，实现在任意堆内存大小下都可以把垃圾收集的停顿时间限制在10ms以内的低延迟。

基于 Region

同样基于 Region，但这个Region 可以动态创建和销毁，并且支持容量大小也是动态的。如：

  • 小型 Region : 固定容量 2M
  • 中型 Region : 固定容量 32M
  • 大型 Region : 动态变化，2M 整数倍

参考

  • 《深入理解Java虚拟机》
