Redis的线程模型与网络模型

为什么总听说Redis是单线程，还性能这么强？

答案通常是Redis基于内存，且采用Reactor事件驱动模型，且数据结构的精心设计。

在Redis4.0，作者增加了大key删除的lazy free线程；Redis6.0又给出了多IO线程的实现。

查看Redis下线程数也很容易：

# 找pid
$ ps aux | grep redis-server
# 看线程信息
$ top -p pid -H

因此Redis不能简单说单线程，但主IO线程还是单线程多路复用的实现，通常我们所说的单线程也是指的这个。

为了行文方便，这里IO复用还是以epoll为例。

Reactor事件驱动

Reactor事件驱动，这到底是指的什么？之前已经分享过epoll和reactor，这里我用一句话总结下：

事件驱动就是对epoll的封装，封装了什么？说白了就是对fd、事件类型和处理回调函数的绑定，和epoll那三个函数处理的封装。一个IO事件就绪了，就去调它绑定的回调处理函数。

说白了就是这么一回事，但前提还是要理解IO多路复用模型如epoll的原理和使用。

我们以epoll为例，redis对IO事件处理的方式简单3个点概括下：

为每个事件绑定fd、事件类型、和对应的读写处理函数
epoll就绪fd处理，读事件区分是listenfd还是connfd
- listenfd则accept，再加到epoll，监听读事件
- connfd则读用户数据（命令），处理，结果写到缓冲区（大事件循环EventLoop中开始的beforeSleep，会把缓冲区数据写回客户端）
写事件处理，beforeSleep中还有待写回的fd，则监听可写事件。等着下次事件到来写回客户端。

线程模型与IO模型

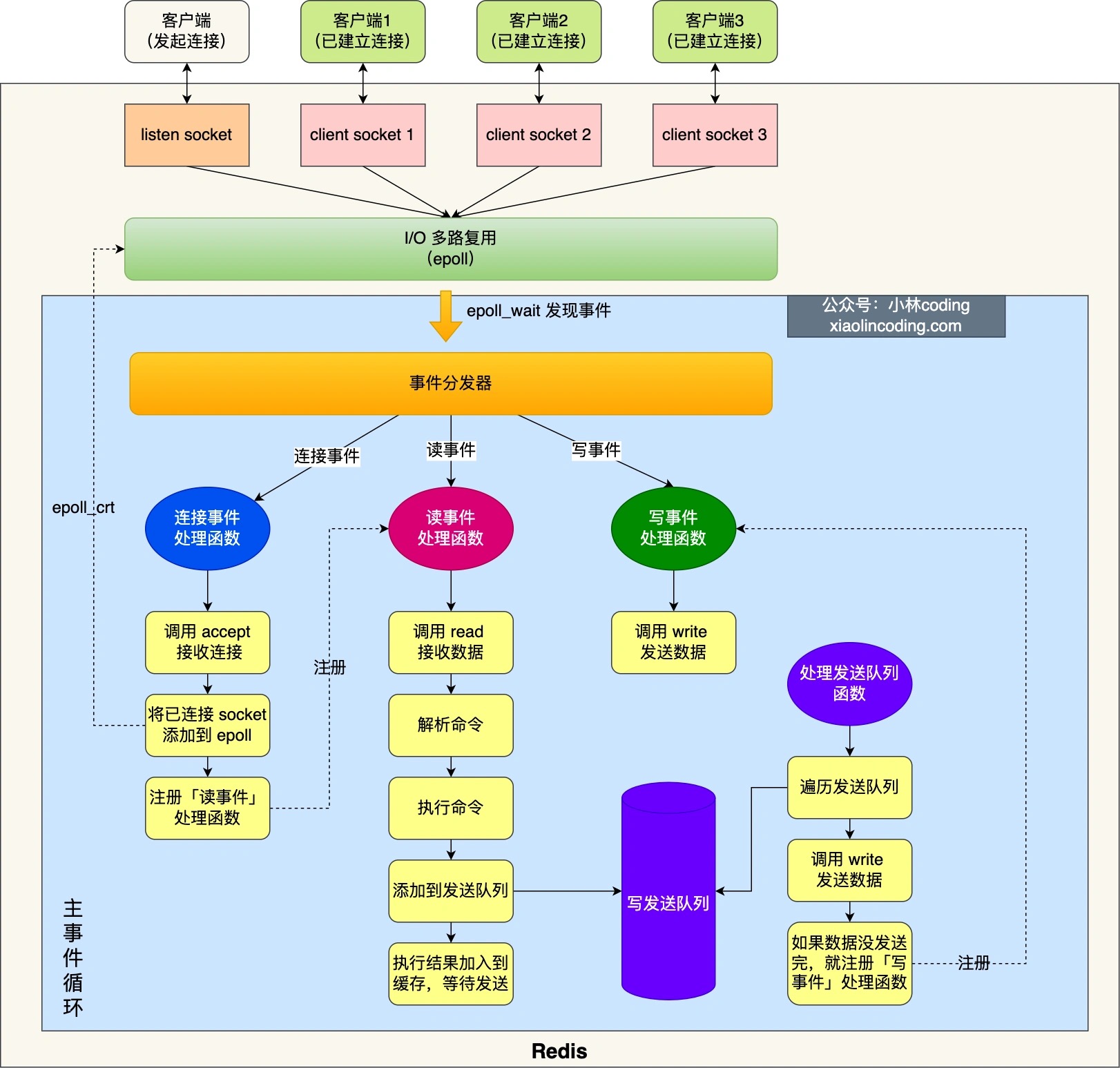

图片来源：小林coding

图中的蓝色部分是一个事件循环，是由主线程负责的，可以看到网络 I/O 和命令处理都是单线程。Redis初始化，以及主IO线程的事件循环处理描述：

epoll_create() 获得epoll 实例，调用 epoll_ctl() 将 listenfd 加入到 epoll，关心可读事件，同时注册「连接事件」处理函数。
首先，先调用beforesleep 处理发送队列函数，看是发送队列里是否有任务，如果有发送任务，则通过 write 函数将客户端发送缓存区里的数据发送出去，如果这一轮数据没有发送完，就会注册写事件处理函数，等待 epoll_wait 发现可写后再处理。
接着，调用 epoll_wait 函数等待事件的到来：
- 如果是连接事件到来，则会调用连接事件处理函数，该函数会做这些事情：调用 accpet 获取已连接的 socket -> 调用 epoll_ctl 将已连接的 socket 加入到 epoll -> 注册「读事件」处理函数；
- 如果是读事件到来，则会调用读事件处理函数，该函数会做这些事情：调用 read 获取客户端发送的数据 -> 解析命令 -> 处理命令 -> 将客户端对象添加到发送队列 -> 将执行结果写到发送缓存区等待发送；
- 如果是写事件到来，则会调用写事件处理函数，该函数会做这些事情：通过 write 函数将客户端发送缓存区里的数据发送出去，如果这一轮数据没有发送完，就会继续注册写事件处理函数，等待 epoll_wait 发现可写后再处理。

事件和回调函数

事件	处理回调函数	事件处理
连接可读事件	acceptTcpHandler	和客户端建立新连接
其他可读事件	readQueryFromClient	读用户数据，如命令
可写事件	sendReplyToClient	写回响应数据

epoll redis-demo

没有封装回调函数的简约版

int sock_fd,conn_fd; //监听套接字和已连接套接字的变量
sock_fd = socket() //创建套接字
bind(sock_fd)   //绑定套接字
listen(sock_fd) //在套接字上进行监听，将套接字转为监听套接字

epfd = epoll_create(EPOLL_SIZE); //创建epoll实例，
//创建epoll_event结构体数组，保存套接字对应文件描述符和监听事件类型
ep_events = (epoll_event*)malloc(sizeof(epoll_event) * EPOLL_SIZE);

//创建epoll_event变量
struct epoll_event ee
//监听读事件
ee.events = EPOLLIN;
//监听的文件描述符是刚创建的监听套接字
ee.data.fd = sock_fd;

//将监听套接字加入到监听列表中
epoll_ctl(epfd, EPOLL_CTL_ADD, sock_fd, &ee);

while (1) {
   //等待返回已经就绪的描述符
   n = epoll_wait(epfd, ep_events, EPOLL_SIZE, -1);
   //遍历所有就绪的描述符
   for (int i = 0; i < n; i++) {
       //如果是监听套接字描述符就绪，表明有一个新客户端连接到来
       if (ep_events[i].data.fd == sock_fd) {
          conn_fd = accept(sock_fd); //调用accept()建立连接
          ee.events = EPOLLIN;
          ee.data.fd = conn_fd;
          //添加对新创建的已连接套接字描述符的监听，监听后续在已连接套接字上的读事件
          epoll_ctl(epfd, EPOLL_CTL_ADD, conn_fd, &ee);

       } else { //如果是已连接套接字描述符就绪，则可以读数据
          receive(); // 读用户数据
          do(); // 处理
          write(); // 响应结果写缓冲区
       }
   }
}

源码片段

阅读Redis事件处理相关的核心源码，要有个心理上的准备即，很多结构体的设计就是对epoll和回调函数的封装。

对epoll两个结构的封装

epollfd
epoll_event

typedef struct aeApiState {
    int epfd;   //epoll实例的描述符
    struct epoll_event *events;   //epoll_event结构体数组，记录监听事件
} aeApiState;

对epoll事件和回调函数的封装

mask识别关心事件
读写回调函数的绑定

typedef struct aeFileEvent {
    int mask; //掩码标记，包括可读事件、可写事件和屏障事件
    aeFileProc *rfileProc;   //处理可读事件的回调函数
    aeFileProc *wfileProc;   //处理可写事件的回调函数
    void *clientData;  //私有数据
} aeFileEvent;

epoll_wait的封装以及事件回调处理

aeApiPoll 就是对epoll IO复用的封装
事件就绪了，读写回调函数的处理，封装的更加优雅

int aeProcessEvents(aeEventLoop *eventLoop, int flags){
…
//调用aeApiPoll获取就绪的描述符
numevents = aeApiPoll(eventLoop, tvp);
…
for (j = 0; j < numevents; j++) {
    aeFileEvent *fe = &eventLoop->events[eventLoop->fired[j].fd];
	…
    // 如果触发的是可读事件，调用事件注册时设置的读事件回调处理函数
    if (!invert && fe->mask & mask & AE_READABLE) {
	fe->rfileProc(eventLoop,fd,fe->clientData,mask);
	fired++;
    }
    // 如果触发的是可写事件，调用事件注册时设置的写事件回调处理函数
    if (fe->mask & mask & AE_WRITABLE) {
	if (!fired || fe->wfileProc != fe->rfileProc) {
	    fe->wfileProc(eventLoop,fd,fe->clientData,mask);
	    fired++;
	 }
    }
    …
}

主IO线程的大死循环

beforesleep() 即把缓冲区数据写回给客户端，如有待写fd，则关注可写事件，等下次wait后写回。

void aeMain(aeEventLoop *eventLoop) {
    eventLoop->stop = 0;
    while (!eventLoop->stop) {
	//如果beforeSleep函数不为空，则调用beforeSleep函数
        if (eventLoop->beforesleep != NULL)
            eventLoop->beforesleep(eventLoop);
        //调用完beforeSleep函数，再处理事件
        aeProcessEvents(eventLoop, AE_ALL_EVENTS|AE_CALL_AFTER_SLEEP);
    }
}

参考

《Redis源码剖析与实战》
Redis 5.0 github
