tcpdump抓包ftp应用-传输层TCP三次握手四次挥手

通过tcpdump抓包ftp应用（port 21），我们来了解下传输层TCP的三次握手和四次挥手，数据包是什么样的。

准备工作

机器上未安装tcpdump的，先安装下：

$ yum install -y tcpdump
  • client_ip 111.199.9.245
  • server_ip 115.159.105.52

TCP连接的建立和终止

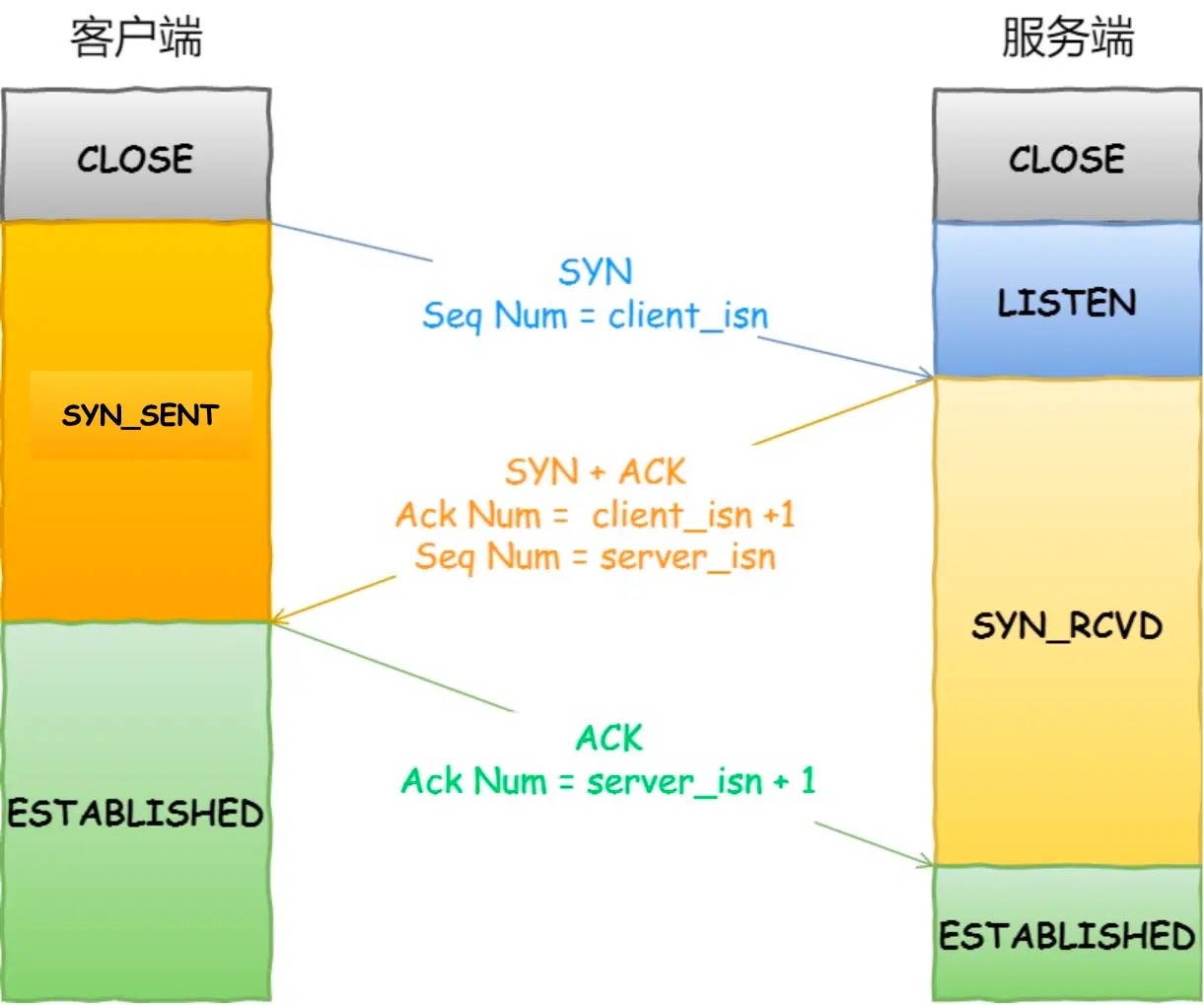

TCP的三次握手

服务端 （hansongda.host）

tcpdump抓包tcp层，指定端口如下：

$ sudo tcpdump -S tcp port 21
  • -S 表示使用绝对tcp序列编号，而非相对的。默认相对，比如ack是1，表示+1。

客户端 （111.199.9.245）

$ ftp work@115.159.105.5

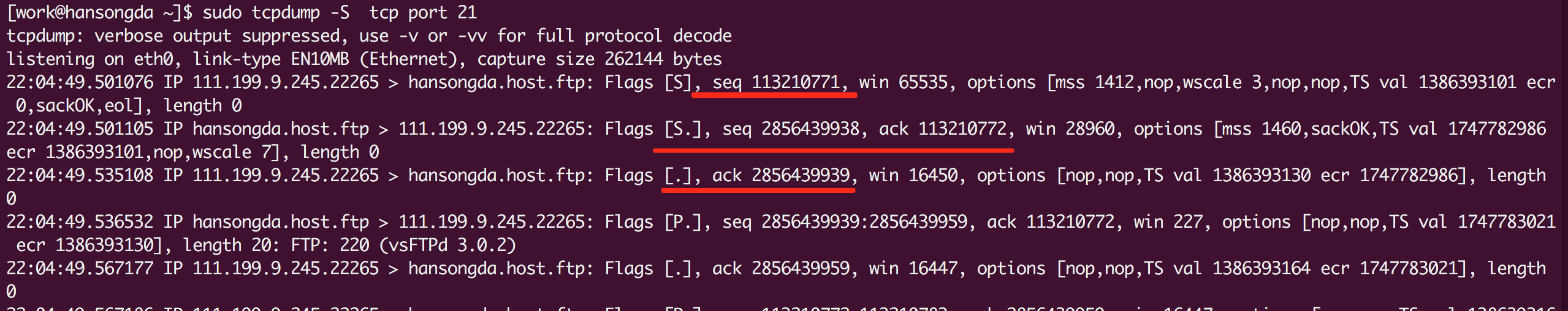

三次握手

  1. 客户端发送seq 113210771

  2. 服务端收到发送确认帧 seq 2856439938，ack 113210771+1

  3. 客户端收到发送确认帧 ack 2856439938+1

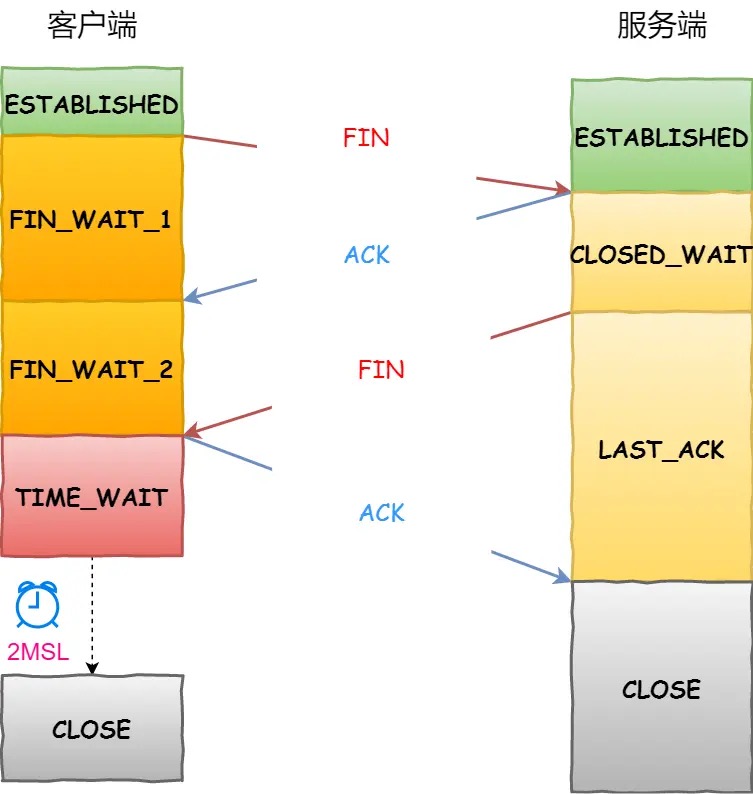

TCP的四次挥手

利用ftp 执行关闭close 查看TCP四次挥手。

服务端 （hansongda.host）

$ sudo tcpdump -S tcp port 21

客户端（111.199.9.245）

close 操作

$ ftp> close

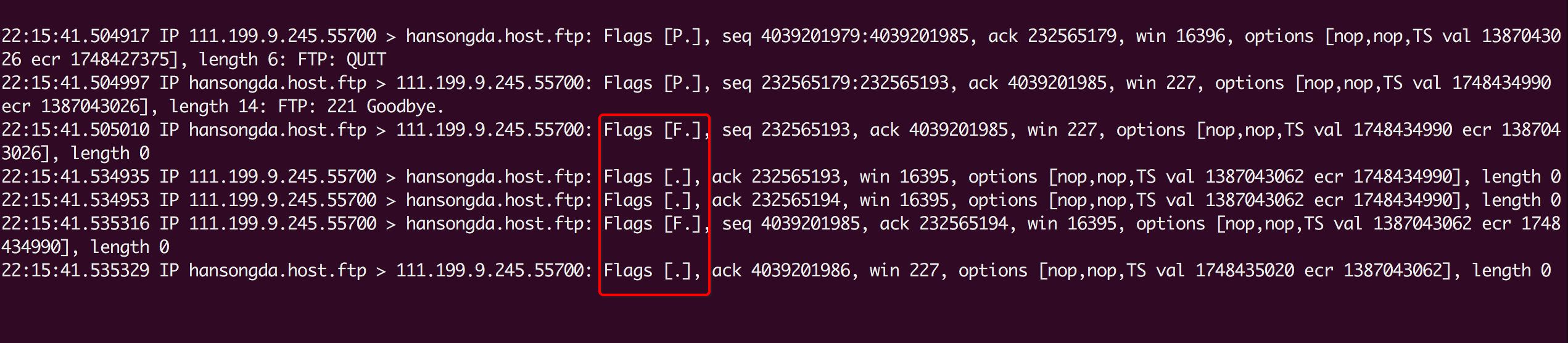

注意看 ftp中执行close的这7行，

  1. 第一行：客户端发送给ftp服务端，告诉server端，我要QUIT了。
  2. 第二行：server端发送给客户端，Goodbye了。

这两行实际上是消息数据的传递，不属于挥手的过程。从flags是push类型，或者length不是0都能看出来（握手和挥手是不需要数据部分）。

  1. 第三行：server端紧接着又发送给客户端，注意flags是finish了，这就是四次挥手的第一次。

值得说的是，虽然应用层上看客户端ftp操作的close 主动断开的，但实际上这里的第一次挥手是server端先断开的。

  1. 第四行：这行注意，它也并不属于四次挥手。注意到它的ack是232565193，这是客户端对第二行的回复确认。
  2. 第五行：这行才是四次挥手的第二步，客户端对server端finish的确认ack。ack是232565193+1
  3. 第六行：四次挥手的第三步，客户端接着向server端发送finish帧。
  4. 第七行：四次挥手最后一次，server端的ack，4039201985+1。挥手结束。

以上通过tcpdump抓包ftp应用，看到了tcp建立连接的三次握手和断开连接的四次挥手。
